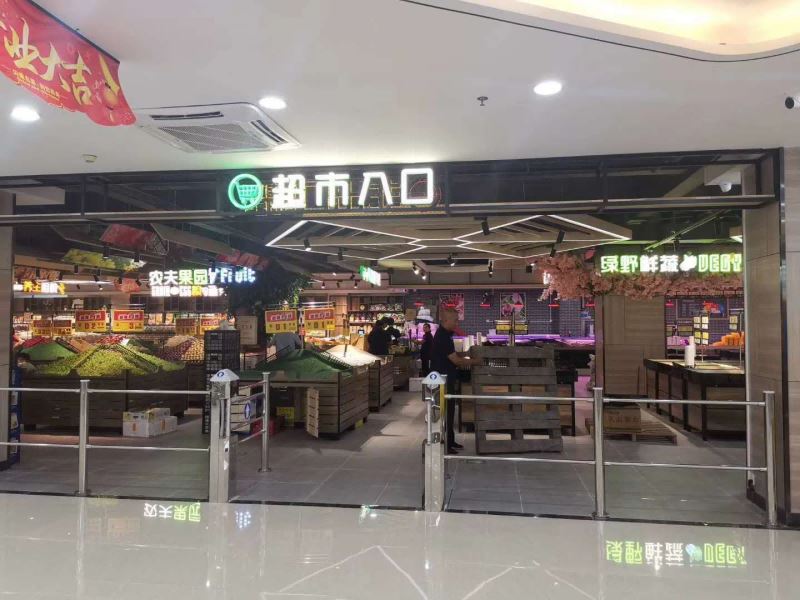

Ikviens, kurš ir apmeklējis lielveikalu, zina, ka ārpus lielveikala ieejas vienmēr ir vertikālas durvis. Šīs ir pretaizdzīšanas durvis, ko lielveikalā izmanto, lai novērstu lielveikala preču zagšanu. Ja zaglis lielveikalā kaut ko nozog, viņš nedrīkst aiziet. Izejot no lielveikala, pretaizdzīšanas marķējumu uz lielveikala preces atklās pretaizdzīšanas durvis un atskanēs signalizācija, lai lielveikala apsardze pārbaudīs zagli. Kā ar šo izgudrojumu?
Tirgū ir divu veidu pretaizdzīšanas durvis, ko parasti izmanto lielveikalos: vienas ir radiofrekvences pretaizdzīšanas durvis, bet otrs ir akustiski magnētiskas pretaizdzīšanas durvis. Magnētiskā pretaizdzīšanas sistēma var sasniegt gandrīz nulli viltus trauksmju, tad kāpēc akustiskā-magnētiskā pretaizdzīšanas sistēma var atrisināt problēmu, ko nevar atrisināt radiofrekvences pretaizdzīšanas sistēma, un panākt gandrīz nulli viltus trauksmi? Sekojošais Beigs atšifrē akustiski magnētisko pretaizdzīšanas sistēmu, lai panāktu gandrīz nulli viltus trauksmju. iemesls.
1. Akustiskās-magnētiskās pretaizdzīšanas sistēmas darba process ir vienkārši izmantot kamertonis principa radīto rezonanses fenomenu, lai panāktu gandrīz nulles viltus trauksmes darbību. Ja pārraidītā signāla frekvence (mainīgais magnētiskais lauks) atbilst akustiski magnētiskā atzīmes svārstību frekvencei, akustiskais magnētiskais tags izraisīs kamertonis līdzīgu rezonansi un ģenerēs rezonanses signālu (mainīgo magnētisko lauku); kad uztvērējs to konstatē nepārtraukti 4-8 reizes (regulējams) ) Pēc rezonanses signāla (reizi 1/50 sekundēs) uztverošā sistēma izsūtīs trauksmi. Akustiskās-magnētiskās sistēmas īpašības ir augsts pretaizdzīšanas noteikšanas līmenis, gandrīz nulle viltus trauksmes, nav aizsargāta ar metāla skārda foliju, laba imunitāte un plaša aizsardzība (vienas sistēmas maksimālais platums var aizsargāt 4 metrus).
Otrkārt, tas ir princips, ko izmanto akustiskā magnētiskā pretaizdzīšanas sistēma. Šis princips ietver fizikas magnētisko efektu. Process var būt nedaudz ezotērisks, bet es ceru, ka visi to var saprast.
1. Magnetostriktīvs efekts: ārēja magnētiskā lauka iedarbībā mainās feromagnētiskās vielas izmērs; pēc ārējā magnētiskā lauka noņemšanas tas atgriežas sākotnējā garumā. Magnētiskā lauka iedarbībā magnetostriktīvā materiāla garums lineāri mainās un mainās; vai tas mainās atkārtoti mainīga magnētiskā lauka ietekmē, kā rezultātā rodas vibrācija vai skaņas viļņi; šis materiāls var pārveidot elektromagnētisko enerģiju mehāniskajā enerģijā vai skaņas enerģijā un otrādi. Pārvērst mehānisko enerģiju elektromagnētiskajā enerģijā; pirmo sauc par magnetostriktīvo efektu, bet otro par pjezomagnētisko efektu.
Noteikta magnētiskā lauka intensitātes ietekmē ferīta magnētiskais metāls rada garuma izmaiņas, ko var saprast kā nelielas izmaiņas attālumā starp atomiem magnetizācijas dēļ. Mainīgā magnētiskajā laukā jūs varat redzēt magnetostriktīvo metāla sloksni, kas vibrē atbilstoši mainīgā magnētiskā lauka frekvencei. Ja mainīgā magnētiskā lauka frekvence atbilst metāla stieņa rezonanses frekvencei, tā amplitūda ir vislielākā, tas ir, notiek rezonanse. Šis efekts ir īpaši acīmredzams permalojum (vai dzelzs-niķeļa sakausējumam).
No otras puses, šis magnetostriktīvais efekts ir atgriezenisks, tas ir, pjezomagnētiskais efekts. Tāpēc, ja mainīgā magnētiskā lauka frekvence atbilst metāla sloksnes rezonanses frekvencei akustomagnētiskajā tagā, permalloy lente sāk vibrēt. Kad mainīgais magnētiskais lauks ir izslēgts, akustiski magnētiskais tags noteiktu laiku saglabās slāpētu vibrāciju kā kamertonis un ģenerēs rezonanses signālu kā mainīgā magnētiskā lauka telpisku paplašinājumu, ko var noteikt ar uztvērējs.
Magnetostrikcijas koeficientu λ izmanto, lai aprakstītu magnetostrikcijas efektu, λ=(LH-L0)/L0, L0 ir materiāla sākotnējais garums, un LH ir materiāla garums pēc izmaiņām ārējā magnētiskā lauka ietekmē. . Tā kā permalojum ir augsts magnetostrikcijas koeficients, piemēram: Ni50 permalojs λ=25 × 10-6, Ni80 permalojs λ=(0,1"0,5) × 10-6, tāpēc permalojuma magnetostrikcija Visi koeficienti ir lielāki un arī atzīmes radītais rezonanses signāls ir lielāks.
2. Magneto-mehāniskās sakabes koeficients k. Kad permalloy plānā sloksne tiek ierosināta ar mainīgu magnētisko lauku zem novirzes magnētiskā lauka, magnetostriktīvā efekta un pjezomagnētiskā efekta dēļ plānā sloksnē notiek alternatīva magnētiskās enerģijas un mehāniskās enerģijas pārvēršana. Enerģijas pārveidošanu sauc par magnētiski mehānisko savienojumu. Magneto-mehāniskās sakabes koeficientu k izmanto, lai izmērītu tā izmēru, un k vērtību nosaka ar šādu metodi. Akustiski magnētiskā birka galvenais elements ir plāna permalloy sloksne.
Saskaņā ar fenomenoloģisko teoriju magneto-mehāniskā savienojuma koeficients k ir izteikts šādi: Iepriekš minētajā formulā fr ir rezonanses frekvence un fa ir pretvibrācijas frekvence. Saskaņā ar akustiskā-magnētiskā marķējuma testa rezonanses līkni. Kad ierosmes signāla frekvence ir 57,9kHz, rezonanses līkne sasniedz maksimālo vērtību, proti, fr=57,9kHz; kad ierosmes signāla frekvence ir 59,7 kHz, rezonanses līkne sasniedz minimālo vērtību, proti, fa=59,7 kHz. Tāpēc aprēķiniet magneto-mehāniskās sakabes koeficientu k=0,251. Acīmredzot akustiski magnētiskajam marķējumam ir rezonanses punkti un pretvibrācijas punkti. Neliela ierosmes magnētiskā lauka iedarbībā tas var radīt lielāku rezonanses signālu, un sprieguma starpība starp diviem punktiem ir liela, kas norāda, ka marķējumam ir liels magnētiski mehāniskais savienojuma koeficients. Asā rezonanses līkne norāda, ka atzīmei ir augstāka Q vērtība, šaurāks joslas platums un lielāka selektivitāte. Tāpēc, ja ir iestatīts atbilstošs novirzes magnētiskais lauks, lai tas darbotos apgabalā ar labākiem parametriem, var iegūt augstāku rezonanses signālu un spēcīgāku frekvences stabilitāti.
3. kamertonis efekta akustiskā magnētiskā etiķete sastāv no nelielas plastmasas kastes, kuras garums ir aptuveni 40 mm, platums 8"14 mm un biezums 1 mm (esošais plānāks). Mazajā kastē tā sastāv no divām metāla sloksnēm, kas ir līdzīgas kamertonis. Etiķetes struktūra ir cieta magnētiska metāla sloksne, kas piestiprināta pie plastmasas kastes, bet otra ir mīksta magnētiska permalloy sloksne, kas var brīvi vibrēt. Saskaņā ar etiķetes īpašo materiālu un struktūru, tai ir noteikta rezonanses frekvence; pievienojot Ja mainīgā magnētiskā lauka frekvence atbilst marķējuma rezonanses frekvencei, notiks rezonanse. Magnetostriktīvā efekta un pjezomagnētiskā efekta dēļ, kad pazūd ārējais mainīgais magnētiskais lauks, atzīme joprojām radīs slāpētas svārstības, veidojot mainīga magnētiskā lauka enerģijas un mehāniskās enerģijas pārveidošanas režīmu. , Rada novājinātu rezonanses signālu, kas ir akustiski magnētisks salikts signāls. Tipiska akustiski magnētiskā taga darba frekvence ir 58 kHz, un kamertonis rezonanses signāls ir līdzīgs ultraskaņai. Tāpēc prettraucējumu spēja un iespiešanās jauda ir ārkārtīgi spēcīga, kas atšķiras no citām. Lielākā etiķešu priekšrocība.
Izmantojot kamertonis efektu, lai identificētu, tas faktiski ir savstarpējas konversijas process starp elektromagnētisko enerģiju un mehānisko enerģiju. Tomēr, ņemot vērā magnētisko jutīgo ierīču zemo enerģijas pārveidošanas efektivitāti, ir nepieciešama spēcīga pārraides jauda. Piemēram, minimālā aktīvā magnētiskā lauka intensitātes tipiskā vērtība ir lielāka par 16A/m. Tāpēc akustiski magnētiskās sistēmas antenas detektors ir salīdzinoši liels.
3. Pašreizējās akustiskās un magnētiskās pretaizdzīšanas sistēmas viltus trauksme ir nekas cits kā iekārtas atkļūdošana (piemēram, pārāk zema jutība, vienkārši palieliniet iekārtas jutību) un kvalitātes problēmas (piemēram, ierīces kvalitāte iekārta neatbilst standartam vai iekārtas iekšējās daļas ir bojātas utt. Kvalitātes problēmas) un uzstādīšanas problēmas (piemēram, vāja uzstādīšana), gandrīz nebūs viltus trauksmes signālu, saskaroties ar metāla priekšmetiem.
